機械密封API682標準的密封布置方式

    機械密封API682標準的密封布置方式：

    除了上述三種基本型式標準機械密封外，還規(guī)定了三種布置用密封，但是根據數據單選用時會有些變動，如表7-2所述。砂磨機機械密封

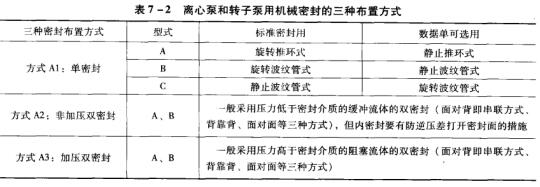

    表7-2離心泵和轉子泵用機械密封的三種布置方式



    另外，需要說明的是：

    ①不論采用哪種布置方式和型式的密封，在周速大于25m/s時，均采用靜止式機械密封。



    ③抑制密封(“CS”：ContainmentSeal)屬于非加壓串聯(lián)式布置中的外側密封,根據不同工況和要求可以選用接觸式機械密封“CS”或非接觸式機械密封“NC”。當內側密封失效時，根據設計要求，它將在密封腔充滿過程流體的條件下運轉至少處，而且能避免過程流體泄漏到大氣中或者使泄漏到大氣中的泄漏量最小。

    抑制密封是針對相對較差工作條件下長時間運轉的情況而設汁的密封。它的功能就是在機器運轉期間將抑制密封腔與大氣隔離開來。按照標準，密封腔中的壓力應小于7030.7Pa。實際上，要等到主密封失效時抑制密封才真正開始工作，在這種情況下，抑制密封可能會在高壓蒸汽或過程流體的環(huán)境中工作。質量合格試驗是針對正常運轉情況下的內側主密封失效而設計的，試驗期間將會監(jiān)控和記錄泄漏和壓力損失的關鍵點。

    圖7-1給出了對應不同密封布置方式下所采用的密封型式。
